机器视觉领域打光知识
一、照明技术
照明技术主要分为两种,第一种是照射,分为直射光和漫射光,直射光光强度比较高,视野比较亮,射角比较窄,会有光点。漫射光较暗,射角宽,无光点,光斑均匀。第二种种是反射,主要是镜面反射和漫反射,镜面反射反光明亮,与照射距离无关,只与角度有关,不反应物体的颜色。漫反射较暗,与照射距离有关,和角度关系不大,可以判断颜色。

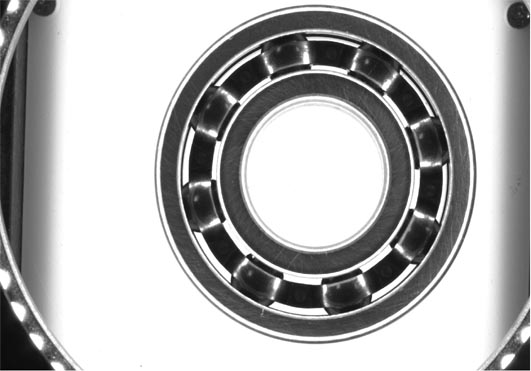

二、打光方式-低角度打光(暗视野)
低角度打光,光线方向与检测面相对接近平行,表明平整部位相对无反射光线进入镜头之中,在画面中显示偏暗。不平整的部位,如凹坑,划痕等表面机构不平整的部位,反光比较杂乱,部分光线会反射到镜头里面,在画面中表现为较亮。

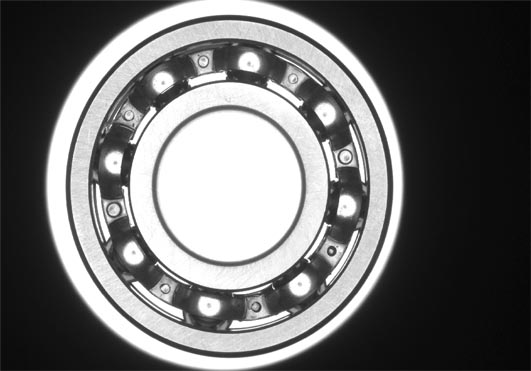

高角度打光(明视野)
高角度打光,光线方向与检测面角度相对垂直,表面平整部位反光相对容易进入镜头之中,在画面中显示偏亮。不平整部位,显示则较暗。
LED光源是影响机器视觉输入系统的重要因素,直接影响输入数据的质量 和至少30%的应用效果.在线扫描缺陷检测系统中,对光源的亮度、均匀性、直线性、寿命、光谱范围都提出了较高的要求
